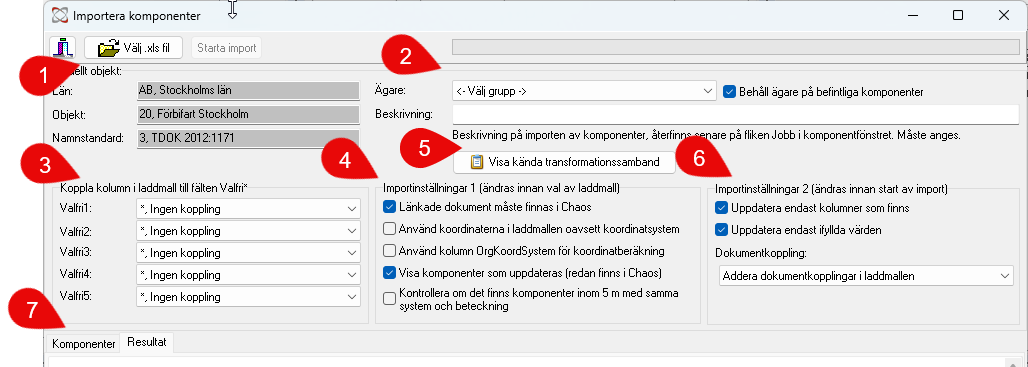

Importera komponenter läser in från en excel-fil med förutbestämt format. En så kallad laddmall.



Inställningarna i 4 måste ställas in innan .xlsx fil väljs, detta för att de används när filen tolkas.


1)Välj .xlsx fil som ska importeras. Formatet ska vara enligt Trafikverkets TMALL 0742.

2)Grupp som kommer att äga komponenterna, måste väljas innan importen kan startas. Behåll ägare på befintliga komponenter, då ändras inte Ägare om den redan finns i Chaos.

3)Det går att koppla valfri kolumn i laddmallen till valfritt fält i Chaos. Val av laddmall måste ha skett innan detta är möjligt.

4)Inställningar som måste göras innan val av laddmall.

a)Länkade dokument måste finnas i Chaos. Kräver admin-behörighet för att kunna ändras.

b)Använda koordinaterna i laddmallen oavsett koordinatsystem. Skriver över koordinater och deras koordinatsystemet i Chaos.

c)Infoga kolumn i laddmallen med "OrgKoordSystem" på samma rad som "KomponentId" finns. Skriv sedan på respektive rad vilket koordinatsystem Komponenten har. Värden kan hämtas från 5, Visa kända transformationssamband.

d)Påverkar endast visning i rapporten om komponenten redan finns och kommer att uppdateras.

e)Gör en kontroll av komponenternas insättningspunkt. Varnar om det t.ex. finns flera stolpar/armaturer inom 5 meter.

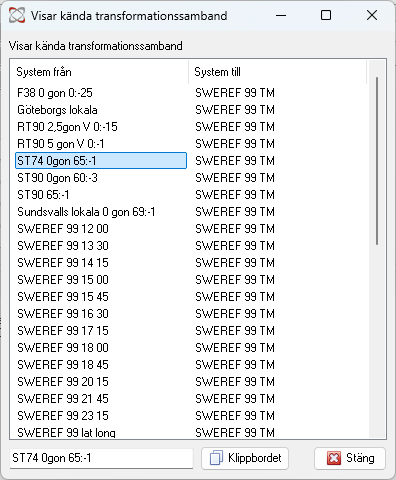

5)Visar vilka koordinatsystem som Chaos känner igen. Dessa kan användas i 4c ovan.

Här går det att se vilka koordinatsystem som Chaos känner igen. Markera i listan och klicka sen på Klippbordet, detta värde kan då användas i laddmallen.

6)Inställningar som påverkar hur Chaos uppdateras


a)Uppdatera endast kolumner som finns. Bäst att ha den ikryssad, annars kommer alla fält att nollas i metadata.

b)Uppdatera endast ifyllda värden, betyder att tomma fält inte tömmer metadata i Chaos.

c)Välj hur dokumentkopplingar hanteras vid inläsning:

i)Addera dokumentkopplingar i laddmallen, lägger bara till det som finns i laddmallen, tar inte bort något.

ii)Ange dokumentkopplingar enligt laddmallen, tar bort i Chaos de som inte finns i laddmallen och adderar alla nya som inte finns i Chaos.

iii)Ta bort dokumentkopplingar enligt laddmallen. De som finns i laddmallen och i Chaos tas bort från komponenterna i Chaos. Inget adderas.

7)Nedre delen i dialogen visar resultatet från inläsningen

a)Visar hur inläsningen går

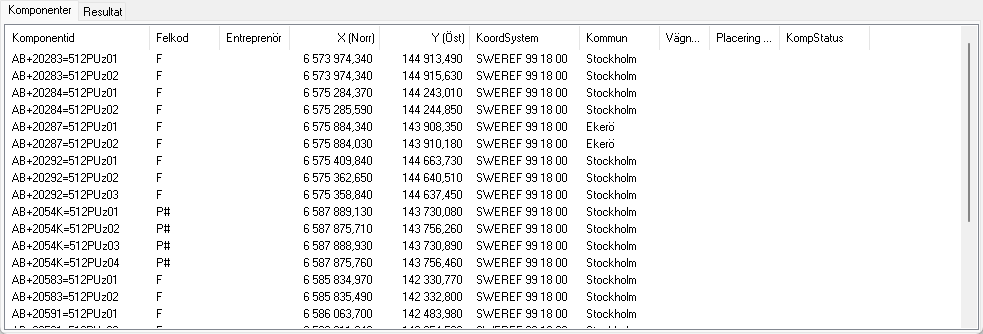

b)Visar också vilka komponenter som tolkats i laddmallen och som stämmer med aktuell anläggning.

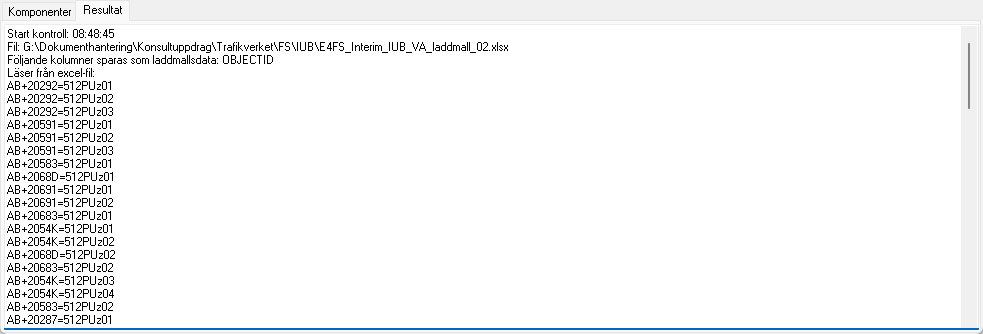

Felkoden # betyder att komponenten inte kan skapas. Detaljerad rapport finns på fliken resultat.
